HSR-JR620L工业机器人
JR六轴机器人系列

HSR-JR620L具有精度至高、加速能力强、运动范围超大等优点,重复定位精度高达±0.06mm,运动半径长达1848mm,可轻松应对加工、装配及焊接等行业的应用市场。

使用说明下载
产品特点
Features

1.高性价比: 低成本,花钱买回去的属于通用工业机器人,可重复编程用于其他搬运、装配作业,且可一年回收成本

2.长寿命: 采用高精密高刚度进口减速机,寿命可长达数十年,一次投入,多年受益

3.高加速性能: 采用低速比高精度减速机,拥有超快的加速性能,最快加速时间可达0.3S

4. 高集成度: 本体内置信号线与气管即插即用,无需繁琐接线,内部线缆无滑动,可长久保持无故障率。

5.超高精度: 除了精密的设计外,采用了进口高精密减速机,末端重复定位精度高达±0.06MM

6.高平滑性: 采用先进控制系统及伺服驱动系统,实现高速而平滑的动作性能,几乎做到过渡点零时间停顿。

7. 高刚性: 经过结构优化,采用大功率电机与优质的材料,刚性非常好

8.高负载: 末端最大负载20kg,可轻松应对加工、装配及焊接行业的应用市场


产品参数
Product parameters
工业机器人 HSR-JR620L
自由度 6
额定负载 20Kg
最大工作半径 1848mm
重复定位精度 ±0.06mm
运动范围 J1 ±155°
J2 -175°/+75°
J3 +40°/   +265°
J4 ±180°
J5 ±125°
J6 ±360°
额定速度 J1 88°/s,1.53   rad/s
J2 66°/s,1.15   rad/s
J3 120°/s,2.09   rad/s
J4 178°/s,3.11   rad/s
J5 178°/s,3.11   rad/s
J6 225°/s,3.93   rad/s
最高速度 J1 96°/s,1.68   rad/s
J2 88°/s,1.53rad/s
J3 192°/s,3.35   rad/s
J4 297°/s,5.18   rad/s
J5 297°/s,5.18   rad/s
J6 375°/s,6.54rad/s
容许惯性矩 J6 0.8kg㎡
J5 3.3kg㎡
J4 8.7kg㎡
容许扭矩 J6 30.7Nm
J5 73.4Nm
J4 140.4Nm
适用环境 温度 0~45°
湿度 20%~80%
其他 避免与易燃易爆或腐蚀性气体、液体接触,远离电子噪声源(等离子)
示教器线缆长度 8米
本体-柜体连接线长度 6米
I/O参数 数字量:32输入,31输出(控制柜故障指示灯输出占用1)
本体预留信号线 24位(航空插头连接)
预留气路 2*Φ8
电源容量 5.62kVA
额定功率 4.5kW
额定电压 3相AC380V
额定电流 9A
本体防护等级 IP54
安装方式 地面、倒挂安装
本体重量 303.5kg
控制柜防护等级 IP53
控制柜尺寸 690mm(宽)×411mm(厚)×890mm(高)-立式
控制柜重量 91kg

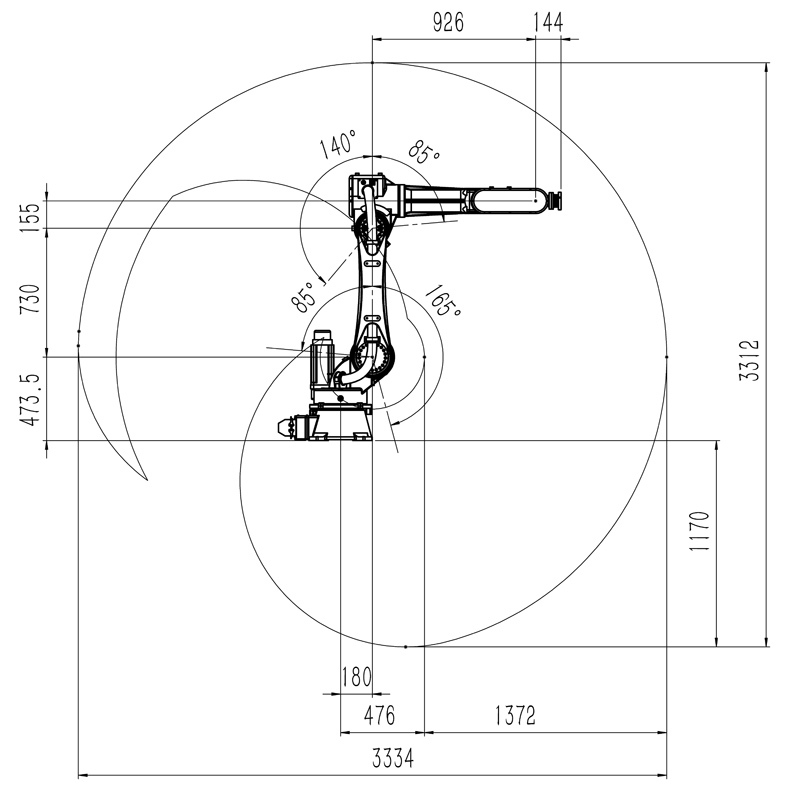

产品尺寸
Product Size
