HNC-848Di五轴数控系统
铣床、加工中心数控装置

HNC-848D为全数字总线式高档数控装置,支持自主开发的NCUC总线协议及EtherCAT总线协议,支持总线式全数字伺服驱动单元和绝对式伺服电机、支持总线式远程I/O单元,集成手持单元接口。系统采用双IPC单元的上下位机结构,具有高速高精加工控制、五轴联动控制、多轴多通道控制、双轴同步控制及误差补偿等高档数控系统功能,友好人性化HMI,独特的智能APP平台,面向数字化车间网络通信能力,将人、机床、设备紧密结合在一起,最大程度的提高生产效率,缩短制造准备时间。系统提供五轴加工、车铣复合加工完整解决方案,适用于航空航天、能源装备、汽车制造、船舶制造、3C(计算机、通讯、消费电子)领域。

使用说明下载
产品特点
Features

一、硬件:

1)面板外观

   采用铝合金加工面板,外观时尚和质感。17寸电容屏,支持1280*1024高清晰分辨率,。CNC键盘采用水晶按键,按功能配色,美感和易用兼得。MCP键盘除了通用操作功能按键外,还预留12个自定义按键,方便用户扩展功能。

(2)系统硬件

   CPU:Baytrail 3815;

   USB:USB3.0 *2;

   系统内存:  8G;

   网口:千兆网口*2;

   无线网络:可通过pCle借口扩展蓝牙,wifi等无线网络

二:软件功能:

1、五轴RTCP功能

采用通用机床结构模型,支持任意机床结构类型和任意旋转轴方向,最多可支持3直线轴+4旋转轴机床结构,涵盖21种常用五轴结构机床;支持RTCP功能,提供两种编程方式:旋转轴角度编程和刀具矢量编程。


编程示意图

2、倾斜面加工

五轴加工经常还用到倾斜面加工,该功能可以在斜面上建立一个特性坐标系(TCS),并在该坐标系中进行编程。系统可支持建立20个特性坐标,方便用户使用。


图2.3 特性坐标系

3、三维仿真

图形化3D仿真功能,不仅可以在加工前进行NC程序图形模拟,还能在加工中进行图形化实时仿真,丰富用户观察加工手段。




三维仿真界面

4、智能化功能

系统提出智能APP中心概念,与数控系统相关的APP智能工具如:PLC、SSTT、ISCOPE、用户定制或自制APP都可以放入该服务中心,形成数控系统智能生态圈。


智能中心界面



产品参数
Product parameters

HNC-848Di五轴数控系统 武汉华中数控股份有限公司.png

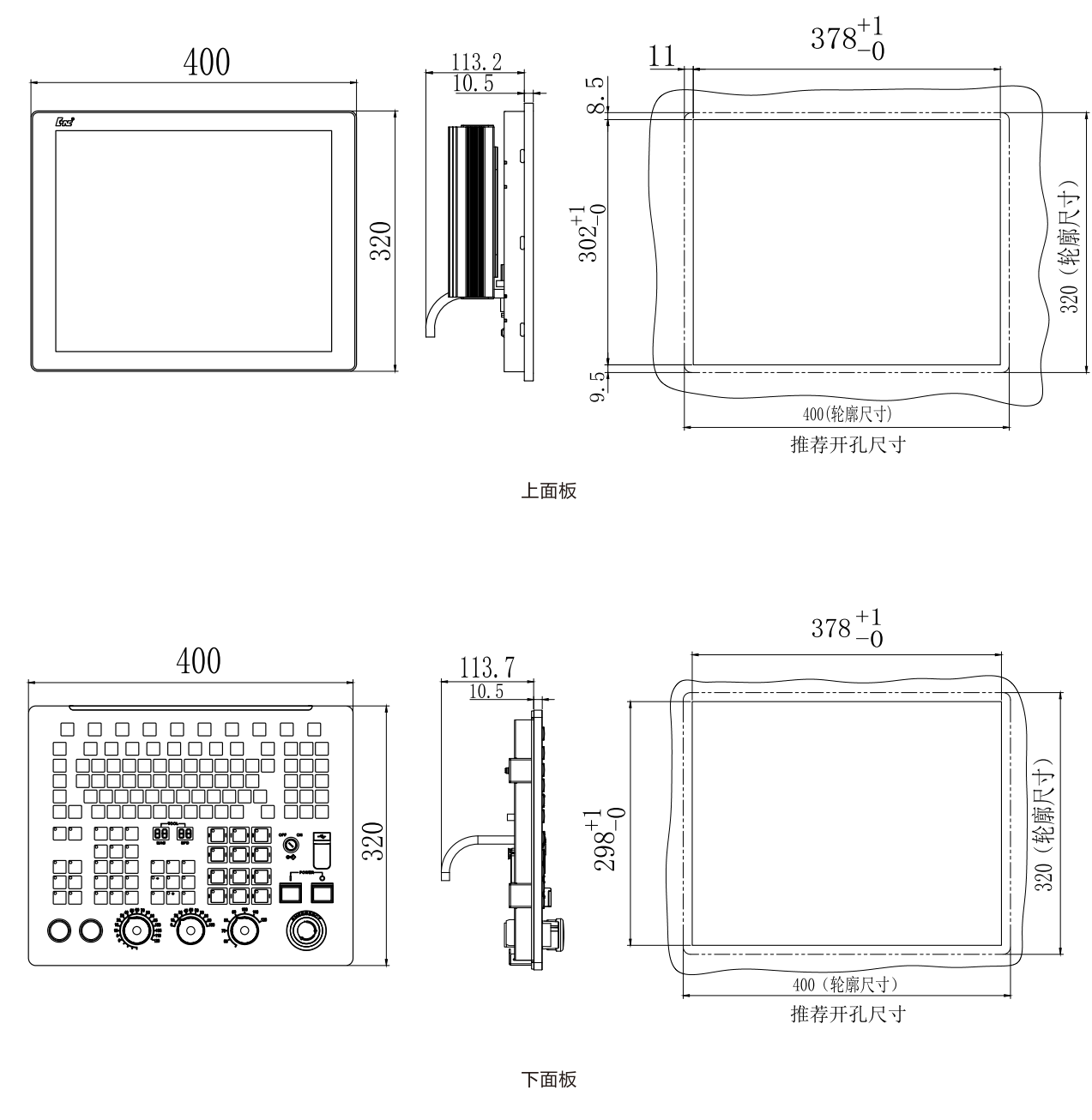

产品尺寸
Product Size




应用案例
Application Cases


大连三垒配置华中HNC-848D数控系统的五轴加工中心


济南二机配置华中HNC-848D数控系统的高架式五轴联动镗铣加工中心


秦川机床配置华中HNC-848D系统的的HMC80高精度卧式加工中心


台群机床配置华中HNC-848D系统的T-V856智能立式加工中心
