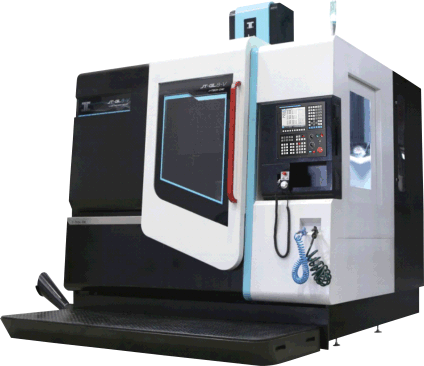

GL8-V门型立式五轴加工中心
五轴数控教学整体解决方案

GL8-V门型立式五轴加工中心是由武汉华中数控股份有限公司与嘉泰数控(泉州)有限公司联合研发的新产品,该机床能广泛应用于汽车钣金模具、塑料成型模具、精密机械零件加工及航空航天工业。

使用说明下载
产品特点
Features


机床特点:


GL8-V门型立式五轴加工中心是一种工作台回转轴式结构。设置在床身上的工作台可以环绕X轴回转,定义为A轴,A轴工作范围-42度至+120度。回转台环绕Z轴回转,定义为C轴,C轴都是360度回转。通过A轴与C轴的组合,固定在工作台上的工件除了底面之外,其余的五个面都可以由立式主轴进行加工。该机床标配HNC-848总线式高档数控铣床、加工中心用CNC,使得A轴和C轴与XYZ三直线轴实现联动,可加工出复杂的空间曲面。


五轴机床工作台底座结构,提供良好的工作台排屑系统,配备高精度旋转工作台,提供优异的五轴加工能力。


优良的自动换刀机构:搭配经济型伞形刀库,刀仓设计独立控制的罩盖结构,能防止切屑粘着刀具,从而保证刀具的正常使用寿命。

产品参数
Product parameters

规格 ITEM

UNIT

GL8-V

旋转工作台Table

负载重量

Kg

水平:100、倾斜:75

旋转台直径

mm

Ф350

T型槽宽度

mm

12H7

行程Travel

X轴行程+换刀行程

mm

400+550

Y轴行程+装夹行程

mm

400+150

Z轴行程

mm

400

A轴可倾斜角度

deg

-42°+120°

C轴最小分度

deg

0.001°

主轴鼻端至旋转台距离

mm

120520

线轨Linear Guide

线轨寛度

mm

X34Y34Z28

线轨道数


X2Y2Z2

主轴SPINDLE

主轴锥度


BT40

主轴转速

rpm

12000

速度FEED

X/Y/Z三轴进给速度

mm/min

1~12000

X/Y/Z三轴快移速度

mm/min

36000/36000/36000

A/C轴最大转速

rpm

13.3/22.2

精度ACCURACY

定位精度

mm

X/Y/Z:±0.005


Sec

A:45″C:15″

重复定位精度

mm

X/Y/Z:±0.003


Sec

A:±8″C:±6″

马达MOTOR

主轴额定功率

KW

7.5/11

主轴额定扭矩

Nm

35.8

五轴额定功率

KW

X5.1Y8.5Z8.5

A:8.5 C:4.1

五轴额定扭矩

Nm



X16Y27Z27

A:27 C:6.5

滚珠螺杆 Ball screw



滚珠螺杆直径/螺距

mm

XΦ36/12YΦ36/12ZΦ36/12

刀库Tool magazine

 刀库形式


伞形刀库-BT40

 刀库容量

T

16

 换刀时间(Tool TO Tool)

sec

2″

 最大刀径(满刀/空邻刀)

mm

Φ100mm/Φ200mm

其他OTHER



电源要求


3Ф380V50HZ38KVA

所需气压

Kg/cm2

6.5

机器净重

Kg

6000

机器尺寸(××)

mm

2700 ×2700×3400
