产品概述
product description

查看大图

HNC-818DiT车床数控系统
车床数控装置

高性能驱动采用硬件电流环、陷波器、过调制、弱磁等技术,显著提高电流环响应特性和伺服控制刚度和响应。全系列低压LMDD系列和高压HMDD系列电机标配1600万线高分辨率光电编码器,提高了加工的精度和光洁度。基于QT开发框架,定制化的HMI开发更加简便快捷,菜单、显示风格、显示颜色等界面样式现场可调,模块化的设计,二次开发和专机开发方便快捷。

使用说明下载
产品特点
Features

高性能驱动采用硬件电流环、陷波器、过调制、弱磁等技术,显著提高电流环响应特性和伺服控制刚度和响应。


全系列低压LMDD系列和高压HMDD系列电机标配1600万线高分辨率光电编码器,提高了加工的精度和光洁度。



基于QT开发框架,定制化的HMI开发更加简便快捷,菜单、显示风格、显示颜色等界面样式现场可调,模块化的设计,二次开发和专机开发方便快捷。


支持多工位显示,支持多主轴负载显示,支持多工位图形显示


参数分类显示,修改查询便捷,自定义显示配置,自定义分类


实时监控程序运行状态,实时显示寄存器状态,集成示波器功能,用户调试方便


系统与伺服联调简单直观,系统指导和推荐值方式加大调机效率,覆盖所有环路与攻丝。


简单的PLC功能开关:通过界面的PLC开关实现不同功能选择、不同装置型号面板控制的选择。实现机床厂便捷调试与配套。


简单的补偿数据导入方法:RENISHAW激光干涉仪测量数据原生格式输入,无需修改和计算,直接通过U盘载入系统,立即补偿生效,机床精度检测效率提高2倍。


螺纹修复功能:加工好一个螺纹,然后进行重新装夹,并记录坐标到螺纹修复功能界面中,打开“再切削螺纹有效”功能按键,再进行二次加工,螺纹可复刀。


螺纹修复功能调试:运行Z轴的直线运动程序,使Z轴以1M/min的速度运行,观察Z轴的跟踪误差,将此跟踪误差填到参数102049(1米每分时的跟踪误差)中。


螺纹修复功能调试:螺纹修复主界面中进行对刀设定时,必须将子菜单中的“再切削无效”按下,才可以进行对刀设定或清除数据。对刀设定完成以后,必须将“再切削有效”按键按下,才可进行螺纹修复功能。


产品参数
Product parameters

HNC-818DiT车床数控系统 武汉华中数控股份有限公司.png



产品尺寸
Product Size

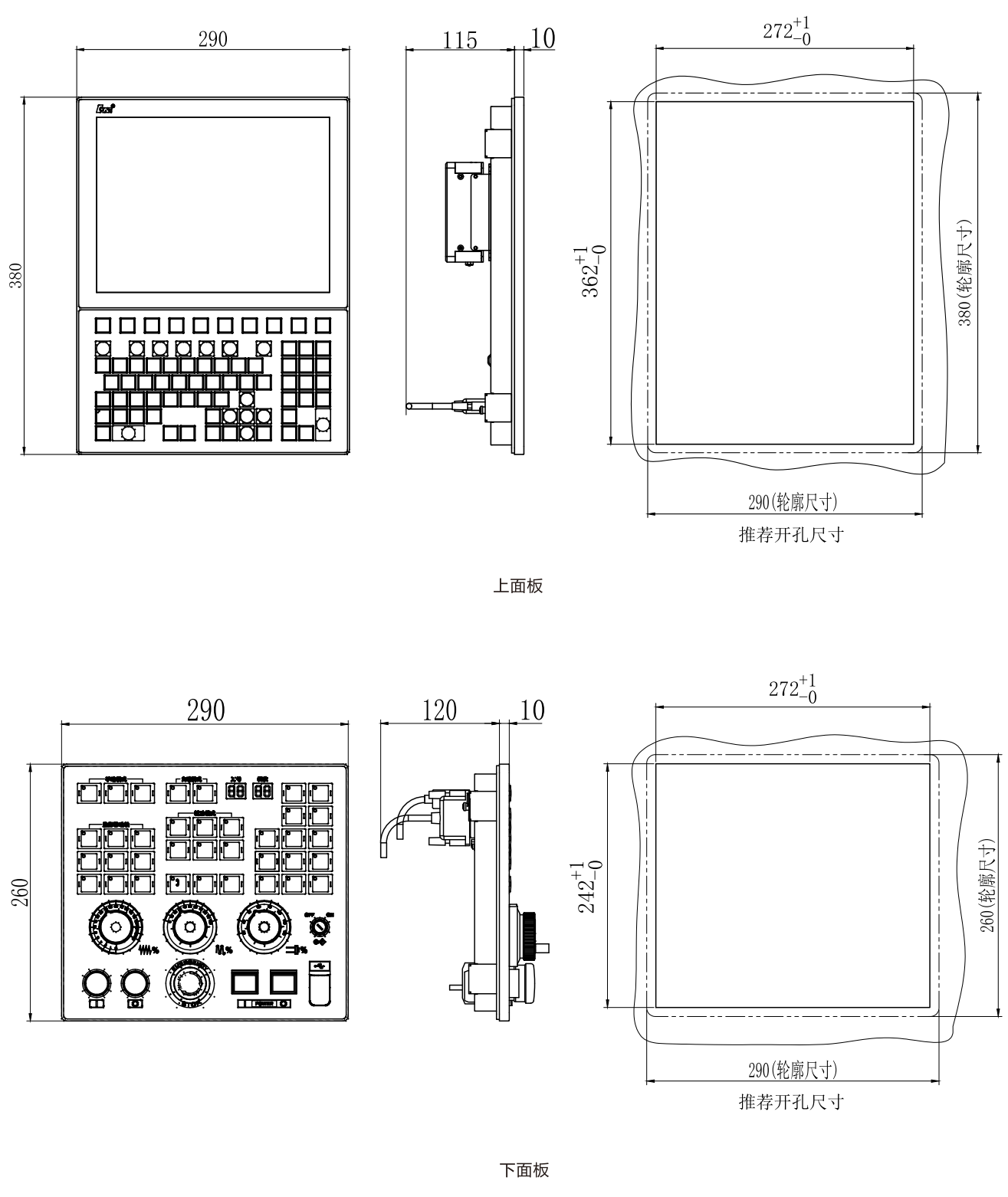

安装尺寸图:




上面板




下面板
